小型家用光能发电机系统厂家
逆控一体式太阳能发电系统 120-600W
便携式太阳能发电机系统
厂家：深圳南方阳光太阳能技术有限公司
联系：13480843958邓工
一、【产品简介】
太阳能光伏发电系统是通过一套新能源技术将太阳能转变为电能的装置，解决照明和一些日常电器的基本用电需求。本产品采用一体机设计、是一个集照明、数码产品充电、小型家用电器于一体的电力系统。电源采用高效率PWM 充电模式技术，实现了蓄电池充放电的智能化管理，过充过放保护功能有效的延长了蓄电池的使用寿命；外接家用AC100-240V/300-500W电器、LED灯泡照明和DC12V/USB 5V数码产品充电；太阳能板置于阳光下开启MAIN SWITCH开关即可实现对内置电池充电。
二、【技术参数】
|
型号 |
NFYG-03-005 |
NFYG-03-005A |
NFYG-03-006 |
NFYG-03-006A |
|
组件 |
18V/100W*2PCS |
18V/100W*2PCS |
18W/120W*2PCS |
18W/120W*2PCS |
|
控制器 |
12V/20A |
12V/20A |
12V/20A |
12V/20A |
|
蓄电池 |
12V/100AH |
12V/100AH |
12V/120AH |
12V/120AH |
|
逆变器 |
高频、600W |
工频、500W |
高频、600W |
工频、700W |
|
直流输出 |
DC12V、USB5V |
DC12V、USB5V |
DC12V、USB5V |
DC12V、USB5V |
|
交流输出 |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
|
适配器 |
19V/10A |
无 |
19V/10A |
无 |
|
机箱尺寸 |
530*265*510mm |
530*265*510mm |
630*265*510mm |
630*265*510mm |
|
包装尺寸 |
680*400*740mm |
680*400*740mm |
780*400*740mm |
780*400*740mm |
|
工作温度、湿度 |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
|
型号 |
NFYG-03-007 |
NFYG-03-007A |
NFYG-03-008 |
NFYG-03-008A |
|
组件 |
18V/135W*2PCS |
18V/135W*2PCS |
18W/180W*2PCS |
18W/180W*5PCS |
|
控制器 |
12V/20A |
12V/20A |
12V/15A*2 |
12V/15A*2 |
|
蓄电池 |
12V/150AH |
12V/150AH |
12V/200AH |
12V/200AH |
|
逆变器 |
高频、1500W |
高频、1500W |
高频、1500W |
高频、500W |
|
直流输出 |
DC12V、USB5V |
DC12V、USB5V |
DC12V、USB5V |
DC12V、USB5V |
|
交流输出 |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
|
适配器 |
无 |
19V/10A |
|
19V/10A |
|
机箱尺寸 |
630*265*510mm |
630*265*510mm |
680*325*530mm |
680*325*530mm |
|
包装尺寸 |
780*400*740mm |
780*400*740mm |
800*460*730mm |
800*460*730mm |
|
工作温度、湿度 |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
|
型号 |
NFYG-03-009 |
NFYG-03-010 |
NFYG-03-010A |
NFYG-03-011 |
|
组件 |
18V/135W*2PCS |
18V/150W*4PCS |
18V/150W*4PCS |
18V/120W*4PCS |
|
控制器 |
24V/20A |
24V/15A*2PCS |
24V/15A*2PCS |
24V/15A*2PCS |
|
蓄电池 |
12V/100AH*2 |
12V/250AH*2PCS |
12V/250AH*2PCS |
12V/150AH*2PCS |
|
逆变器 |
工频、2000W |
高频、3000W |
工频、2000W |
高频、1500W |
|
直流输出 |
DC24V、12V、USB5V |
DC24V、12V、USB5V |
DC24V、12V、USB5V |
DC24V、12V、USB5V |
|
交流输出 |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
|
适配器 |
无 |
无 |
无 |
|
|
机箱尺寸 |
680*325*530mm |
650*600*750mm |
650*600*750mm |
650*600*750mm |
|
包装尺寸 |
800*460*730mm |
800*740*940mm |
800*740*940mm |
800*740*940mm |
|
工作温度、湿度 |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
|
型号 |
NFYG-03-011A |
NFYG-03-012 |
NFYG-03-012A |
NFYG-03-013 |
NFYG-03-013A |
|
组件 |
18V/120W*4PCS |
18V/150W*4PCS |
18V/150W*4PCS |
18V/120W |
18/120W |
|
控制器 |
24V/15A*2PCS |
24V/15A*2PCS |
24V/15A*2PCS |
12V/10A |
12V/10A |
|
蓄电池 |
12V/150AH*2 |
12V/250AH*2PCS |
12V/250AH*2PCS |
12V/65AH |
12V/65AH |
|
逆变器 |
工频、1400W |
高频、1500W |
工频、2000W |
高频、300W |
高频、300W |
|
直流输出 |
DC24V、12V、USB5V |
DC24V、12V、USB5V |
DC24V、12V、USB5V |
DC12V、USB5V |
DC12V、USB5V |
|
交流输出 |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
AC100-240V/50-60HZ |
|
适配器 |
无 |
无 |
无 |
无 |
19V/10A |
|
机箱尺寸 |
650*600*750mm |
650*600*750mm |
650*600*750mm |
530*265*510mm |
530*265*510mm |
|
包装尺寸 |
800*740*940mm |
800*740*940mm |
800*740*940mm |
680*400*740mm |
680*400*740mm |
|
工作温度、湿度 |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
-5℃— 45℃、0%—70% |
注：以上为公司常规产品参数。可据客户要求订做其他规格。
三、【使用说明】
系统充电，首先将太阳能电池板在室外安装好，调整好阳光照射区方向及角度，将系统上的“MAIN SWITCH”开关拨至“ON”状态，然后将太阳能电池板接口接入太阳能电池板输入接口，有太阳光照射情况下，太阳能电池板开始对内置蓄电池充电，此时充电指示灯常亮，表示蓄电池处于充电状态。
注意首次使用时请将系统充满电；长时间不使用本系统要把“MAIN SWITCH及AC SWITCH”开关关闭，至少三个月要对系统充一次电，以确保电池使用寿命。首次使用请将系统充满电。
在用电时，先将“MAIN SWITCH”开关打开，负载指示灯、12V指示灯、5V指示灯亮表示系统正常直流输出。开启AC SWITCH，当POWER指示灯亮，表示系统AC输出正常。

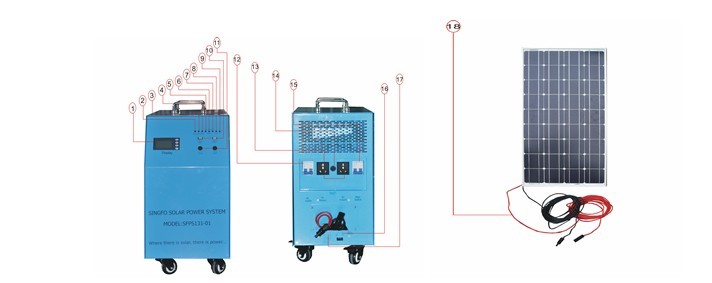

1、系统充电参数显示表 详见以下介绍。
2、逆变器异常指示灯 指示灯亮表示逆变器输出异常、如欠压等。
3、逆变器正常指示灯 指示灯亮表示逆变器输出正常，用户可正常使用。
4、系统充电指示灯 指示灯常亮表示太阳能板对内置蓄电池处于充电状态。
5、6、7 蓄电池电量显示 〉75%、〉25%指示灯亮，系统输出正常〈25%指示灯亮，系统直流输出关闭。
8、DC12V指示灯 指示灯亮表示DC12V输出正常
9、USB 5V指示灯 指示灯亮表示USB5V输出正常。
10、USB5V输出接口 手机等数码产品充电接口。
11、DC12V输出接口 接DC12V负载及12V灯泡。
12、AC开关 AC输出需开启此开关
13、AC输出接口 AC输出插座
14、过流保护器 负载过大时，过流保护器会自动切断输出。保护系统。
15、总开关 系统DC12V、5V输出、太阳能板充电均需开启此开关。
16、外扩蓄电池接口
17、太阳能组件输入接口
18、太阳能组件 连接17太阳能组件接口
* 充电参数显示表功能介绍
1. 电参数测量功能（电压、电流、功率、电能）。
2. 运行时间功能（记录负载累积工作时间）。
3. 电量、运行时间按键清零功能。
4. 带背光功能。
5. 掉电数据保存功能(保存掉电前累计电量、运行时间、背光亮灭状态）。
6. LCD显示功能（显示电压、电流、电能、功率、累积运行时间）
UP键： 1.正常显示状态下短按逆序循环显示时间、功率、电量、电流、电压。
DOWN键：1.正常显示状态下短按顺序循环显示电压、电流、电量、功率、时间。
SET键： 1.在电压显示状态下长按3秒进入电压报警门限设置状态。
2.在电量或时间显示状态下长按3秒进入电量或时间清零状态。（屏幕开始闪烁，按OK键即可清零）
OK键： 1.在正常显示状态下短按打开或关闭背光。
2.在电量或时间清零状态下短按清零电量或时间并退出清零状态。
四、【常见故障处理及责任声明】
1、接入太阳能板时充电指示灯不亮，请检查电源开关是否打开，太阳能板输入线是否开路；
2、系统无输出，查看电池电量指示灯是否〈25%常亮，如果是，应及时给系统充电，充电完成后可正常使用；
3、禁止私自拆装，改动系统，人为造成的损坏本公司概不负责。
五、【保养】
1、保持太阳能板光照面洁净，保证太阳光全面照射太阳能板接收面；
2、主机要避免淋雨，应放置于干燥环境。
