导轨式电能表厂家应用简述

江西华健电力工业公司HJD200系列导轨式电能表应用简述

一、行业介绍

随着经济的飞速发展，各行各业对电的需求越来越大，电力资源紧缺和不同时间用电量不均衡的现象依然严重。随着智能电网建设的进一步推进，电子式电表将呈现出完全取代感应式电表的趋势，并逐步向“智能电表”过渡。我司生产的导轨表在终端计量时，根据电压、电流相序或同名端接线错误无需改变已有的外部接线，通过软件方法自动调整和自适应已有的接线方式，将错误采样点信号取反后作为交流采样值，在用电终端计量应用实现自适应交流输入信号功能。

二、产品概述：

 电力计量类仪表适用于低压计量的交流电参数及有功电度、无功电度，具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业的电能测量及用电自动化管理领域，如楼宇、商场、会展中心、学校、机场、港口、工厂、写字楼及公共设施等场所。

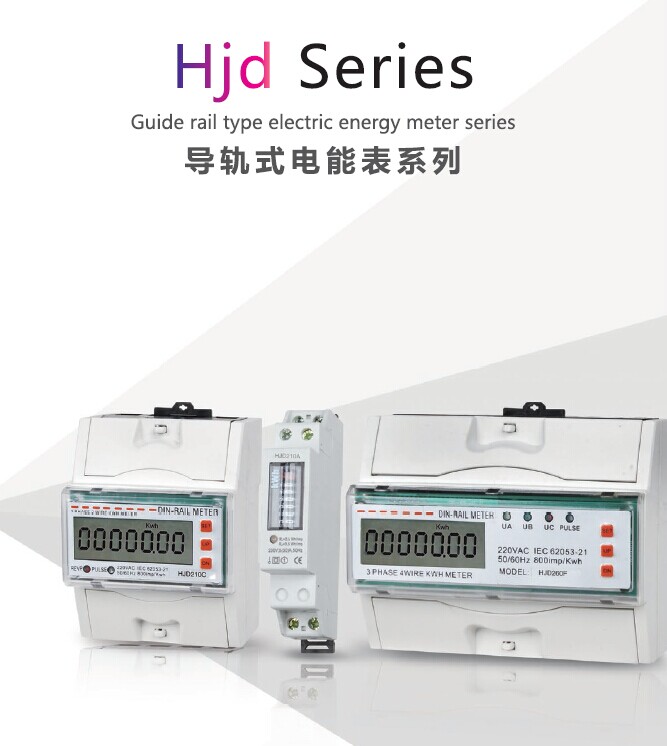

导轨式安装电能表是江西华健电力工业公司集多年的电表设计经验，所推出的新一代微型智能电能表，它用于380V/220V终端照明系统，采用标准DIN35mm导轨式安装，结构模数化设计，宽度与微型断路器匹配，可方便安装于照明箱内。

电表采用LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能。可用RS485通讯接口与上位机实现数据交换。

导轨式安装电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。

三、产品执行标准：

符合GB/T17215.321-2008和IEC62053-21国际标准中1级和2级静止式交流有功电能表相关技术要求。采用LCD显示，具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。采用微电子技术计量电能，电能表由分压器取得电压采样信号，分流器取得电流采样信号。该产品适应电压范围宽、可靠性高、寿命长、精度高、功耗低，并且具有防窃电等功能。

★GB/T 17215.321-2008 交流电测量设备-特殊要求-第21部分:静止式有功电能表(1级和2级)

★GB/T 17215.322-2008 交流电测量设备-特殊要求-第22部分:静止式有功电能表(0.2S级和0.5S级)

★GB/T 17215.323-2008 交流电测量设备-特殊要求-第23部分:静止式无功电能表(2级和3级)

★GB/T 17215.211-2006 交流电测量设备-通用要求、试验和试验条件-第11部分:测量设备

四、产品参数及功能介绍：

▲正反向有功/无功电能高精度计量

▲综合测量电压、电流、有功功率、无功功率、视在功率、功率因数、电网频率等电参量

▲分时多费率电能计量，最大可设置12时段，4种费率，时段最小间隔1分钟

▲具有3个月的历史数据存储

▲宽温型LCD显示，仪表参数可通过显示面板或计算机远程设定

▲支持RS-485通讯，Modbus-RTU协议

▲支持有功电能脉冲输出

▲支持电流一次接入（直接接入）和二次接入（经电流互感器CT接入）

▲采用35mm DIN标准导轨安装方式

▲专用大规模集成电路与最新单片处理器及其外围芯片技术设计

▲具有良好的抗电磁干扰能力，低自耗节电、高精度、高过载、高稳定性、防窃电、使用寿命长

五、安装方式及适用环境：

▲电能表应安装在室内通风干燥的地方，采用35mm标准导轨方式安装。

▲安装接线时应按照电能表侧面的接线图进行接线，最好用铜接线头接入。对于直接接入式

▲电能表接线时应注意进线时应注意进线和出线方向，并将螺钉拧紧，避免因接触不良而引

▲起电能表工作不正常；经电流互感器接入式的电能表接线时应注意电流互感器次级的极性。

▲正常工作温度：-10℃~+45℃　极限工作温度：-20℃~+55℃　存储温度：-40℃~+70℃

▲相对湿度：5%~95%不结露，无腐蚀性气体　海拔：≤2500m
