HJDL510H低压线路保护装置，是由我司在三十多年研制生产低压线路保护产品经验及充分研究国内外产品、用户需求和低压抽屉柜的基础上新一代全功能综合测控装置。该测控装置具有先进的现场总线，基于微处理器技术，采用模块化结构；由微处理器来执行线路监测控制功能，与接触器、软起动器、塑壳断路器配合为低压交流电动机及低压线路回路提供了一整套集控制、保护、监测和总线通讯于一体的解决方案。
取代了热继电器、热保护器、漏电保护器、欠电压保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器等多种附加元件，大大简化了系统接线的难度；避免了因线路过载、短路、断相、三相电流不平衡、过欠压、漏电等故障而导致的生产事故；是智能化MCC的理想选择。
本装置适用于交流50HZ，额定电压AC380V/660V，额定电流在800A及以下的低压线路上，广泛用于电力、石化、轻工、煤炭、纸业、钢铁、冶金、纺织等行业。提供OEM贴牌，联系电话0799-3609777/3609778/3609779
产品符合以下标准的相关要求
GB/T 14048.1 -2000 低压开关设备和控制设备总则
GB14048.5-2001低压开关设备和控制设备第5-1部分控制电路电器和开关元件-机电式控制电路电器
GB/T 14598.13-2008(IEC 60255-22-1：2007)振荡波抗扰度检验
GB/T 14598.14-1998(IEC 60255-22-2：1996)静电放电抗扰度检验
GB/T 14598.9-2002(IEC 60255-22-3：2000)射频电磁场辐射抗扰度检验
GB/T 14598.10-2007(IEC 60255-22-4：2002)电快速瞬变脉冲群抗扰度检验
GB/T 14598.18-2007(IEC 60255-22-5：2002)浪涌抗扰度检验
GB/T 14598.17-2005(IEC 60255-22-6：2001)射频场感应的传导骚扰抗扰度检验
GB/T 14598.16-2002(IEC 60255-25：2000)传导发射限值检验
GB/T 14598.16-2002(IEC 60255-25：2000)辐射发射限值检验
主要特点
●使用方便、操作简单，中文液晶界面，所有电参量信息和设定都可以通过面板上的功能键来进行读取修改。
●功能高度集成化,集保护、测量、监视、控制、通信等多种功能于一体。
●国际通用输入电源模块，兼容85-265V 交流或直流工作电源，降低了对工作电源的要求。
●过载“时间-电流特性”符合GB/T14048.4-2003标准，并增加更多脱扣级别，满足重载启动要求。
●温度保护：更直接监控电动机的发热情况，符合标准GB/T14048.X-200X。
●以高性能混合信号微处理器为核心，具有高速运算和实时信号处理能力，轻松完成保护算法；微处理器的总线不出芯片，系统的可靠性和抗干扰能力大大提高，增强了可靠性；采用交流采样，其实时性和准确性远高于其他方式。
●支持Modbus协议，可以直接连入原有的DCS系统。
●产品在防震、抗干扰方面进行了精心设计和严格的电磁兼容性测试，以确保装置安全运行和防误动。
●高速采集接入装置的电流、电压输入信号数据，测量精度高。测量内容包括：相电流、相电压、线电压、频率、有功功率、无功功率、功率因数、积分电度和脉冲电度等，测量电流范围广，可省略一次互感器成本；对各种电量和非电量信号的测量精度可通过通道校正系数进行调节，不需要调整硬件回路。
●事件记录多达96条,既可上传也可就地查看，为故障诊断和事故分析提供强有力的依据。
●“晃电自起动”功能，主电路短时停电或电源切换后根据设定参数可实现分时顺序起动；
●具有完善的自检能力，包括存储器、出口、通讯口等，发现装置异常能自动告警。
●配备保护逻辑和控制逻辑可编程功能。
●采用频率跟踪技术，精确采样变频交流回路。
●变送器功能强大：内置4~20mA模拟量输出，可选多种电量(电流、电压、功率、电能)，且范围可调。
测量及管理功能
●测量电压Ua、Ub、Uc，可内部计算有功电度和无功电度，也可接入外部电度脉冲
●测量三相电流Ia、Ib、Ic及零序电流I0 和负序电流，1路4-20mA输出，变送输出任一测量值
●测量有功功率P、无功功率Q以及功率因数COSφ
●测量频率f，两次起动间的最小时间间隔及允许再起动控制功能
●电流不平衡度
●温度PTC及漏电零序保护功能
●断路器分合、刀闸位置、熔丝等开关量信号
●保护动作信息；记录量达96 条，循环记录显示
●遥测、遥信、遥控、遥脉等四遥功能
●单元运行状态的监测和控制
●远方定值管理、对时、信号复归等系统管理功能
●支持Modbus协议和Profibus--DP协议
控制
●远方遥控输出，用户面板控制输出
●输入与输出采用可编程逻辑控制，轻松实现控制联锁、互锁
●采用汉字大液晶，显示各种测量数据，开关量输入状态、继电器输出状态、通讯状态，时钟，SOE 信息等，各种信息一目了然
工作条件

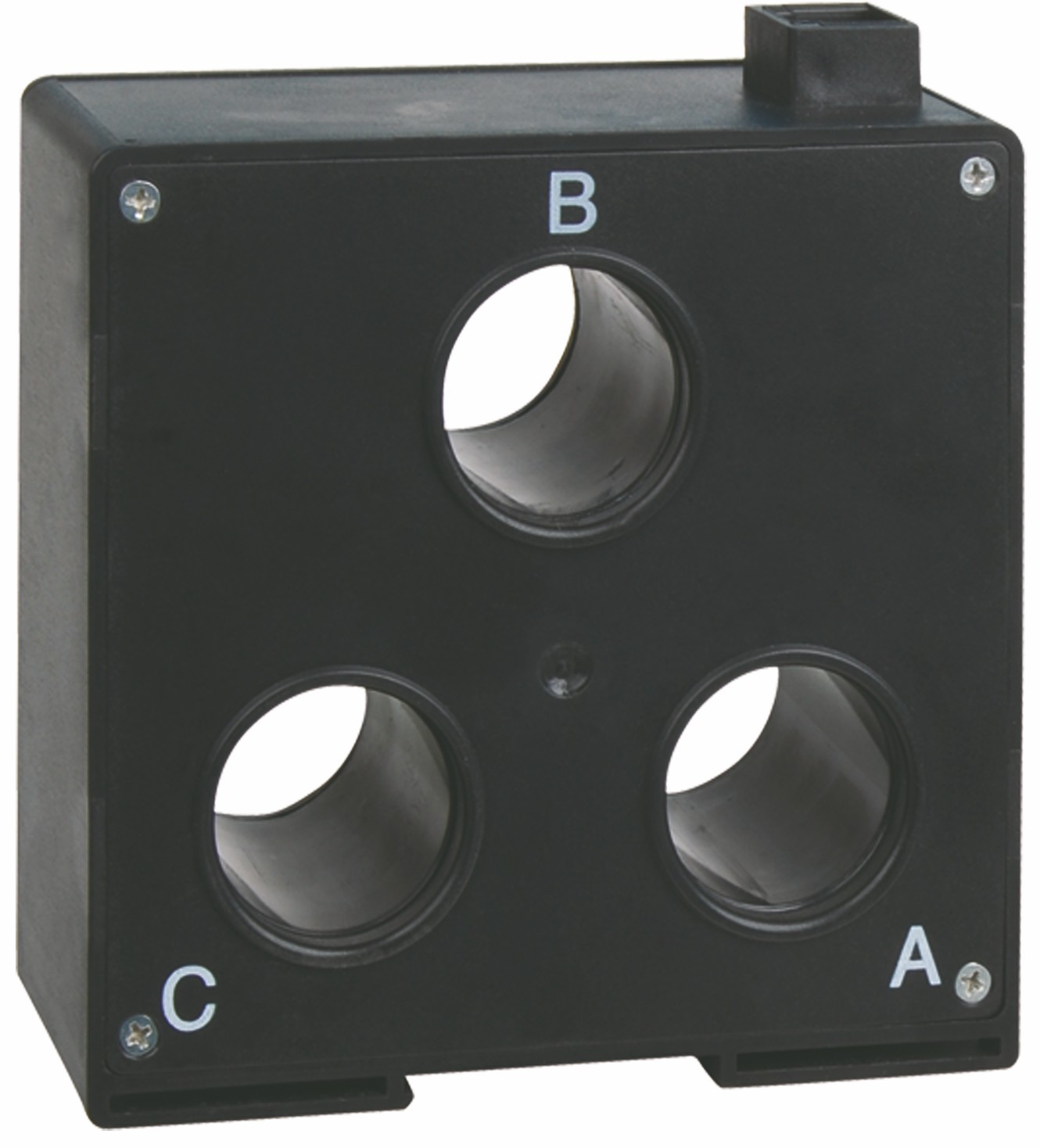

●三相穿孔适应回路：AC380V、AC660V
●工作电源电压：AC220V
●海拔低于2500米
●工作温度：-10℃~ +55℃，
●储存温度：-25℃~ +70℃，
●相对湿度：≤90%
●海拔高度不超过2500米。
●大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘性能及导电尘埃。
●安装在无强烈冲击振动和雨雪侵袭的地方。
●安装在无强磁干扰的地方，避免与软启动器和变频器一起安装，尽量拉长安装距离。
