上期我们讲到了有毒/可燃气体报警器的安装选点问题,即合理选择安装位置。本期再给大家讲一下设备的接线调试问题。固定式气体报警设备是由两部分组成,要想让设备工作就需要将设备的两大组成部分实现通讯,形成系统方可连续工作。
燃气报警器的接线调试具体步骤如下:
1、选线。根据报警系统结构(总线制、分线制)、控制器和检测器之间的传输距离、控制器负载的检测器数量等等相关因素确定。
如果是总线制报警系统且负载的检测器的数量较多、传输的距离较远,那么就需要选四芯4*2.5平方的线缆。每一个因素有所变动的话就适当的加大或是降低线径粗细。
如果是分线制亦然,只不过是选用的线缆是三芯线。

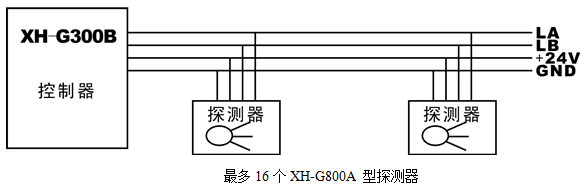

2、接线。控制器和检测器上都有相应的接线端子。如果是总线制报警系统,那么报警控制器上会有一个四个接线柱的检测器接线端子。从这个端子上引出一根四芯线(LA、LB、+24V、GND),然后将所有的检测器并到这根主线上。

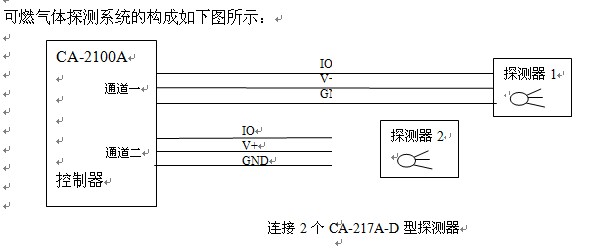

如果是分线制燃气报警器,那么报警控制器上会有多个3个接线柱的检测器接线端子,有几个检测器就对应几个接线端子。从每个接线端子上引出一根三芯线,每根线接对应接一个检测器。
3、调试。给报警控制器接上220V电源,待控制器经过预热进入正常监控状态。一般检测器上都有编码,如果没有编码,可以通过控制器对每台检测器进行登录编号。(此过程详见说明书)
