西安阿法迪NFC门禁读头

一、NFC门禁系统简介：

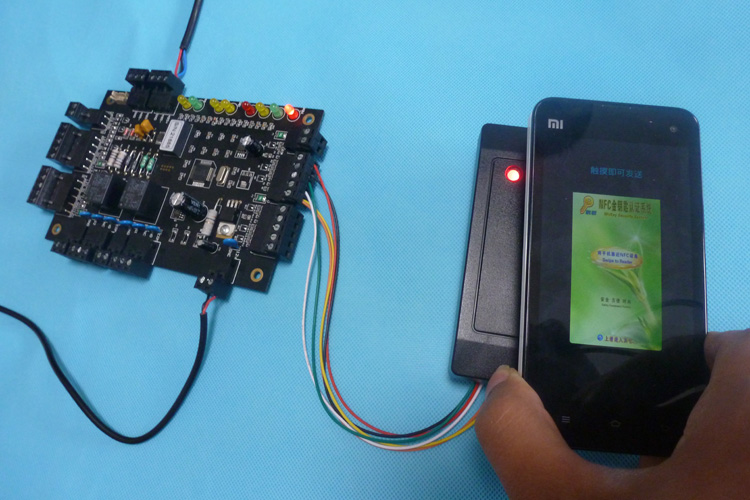

       随着NFC应用发展，西安阿法迪推出NFC门禁读头，目前支持的手机为三星全系列NFC手机、小米全系列NFC手机及步步高全系列手机APP等等，客户只需安装公司免费提供的APP软件就可以进行门禁管理，公司采用复杂的算法解决了破解复制等一系列的安全漏洞，用户只需安装西安阿法迪提供的门禁读头模块对接到门禁控制器上，在手机上安装APP即可语音提示刷卡开门。

二、NFC门禁系统组成：

硬件：NFC门禁系统读卡器、支持NFC技术的智能手机。

软件：NFCKEY门禁管理系统注册软件、手机客户端NFC金钥匙APP。

三、NFC门禁系统工作原理：

通过使用配备NFC技术的手机携带便携式身份凭证卡，然后以无线方式由读卡器读取，手机将身份信息传递给读卡器，后者又传送给现有的门禁系统，最后打开门。这样，无需使用钥匙或智能卡，就可提供更安全、更便携的方式来配置、监控和修改凭证卡安全参数，不仅消除了凭证卡被复制的风险，而且还可在必要时临时分发凭证卡，若丢失或被盗也可取消凭证卡。

① 门禁手机用户打开手机端NFC 门禁App 程序；

② 将NFC 门禁手机靠近门禁机NFC 模块的天线，当门禁手机进入NFC 模块天线的

有效范围内时，NFC 模块感知到门禁手机；

③ NFC 模块向该门禁手机发送通讯请求，此时，用户的手机将发出特有的提示音，

并同时在屏幕上显示“触摸即可发送“的字样提示，用户可点击屏幕的任意位置

来完成此次通信操作。

④ NFC 模块结束此次通信，并从通信数据中获取该门禁手机的唯一标识。

NFC 模块发送该唯一标识至门禁机以便门禁机进行门禁手机的合法性验证；

⑤ 门禁机验证该门禁手机的合法性并作出相应的动作。如果该门禁手机合法，

则控制电磁锁开门；如果该门禁手机不合法，给出错误提示声音。

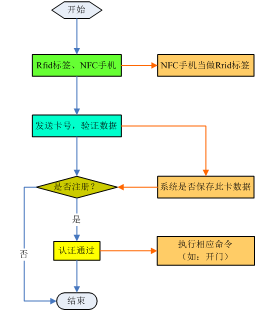

四、NFC门禁系统流程图：

2.2、系统流程

4.1、系统流程

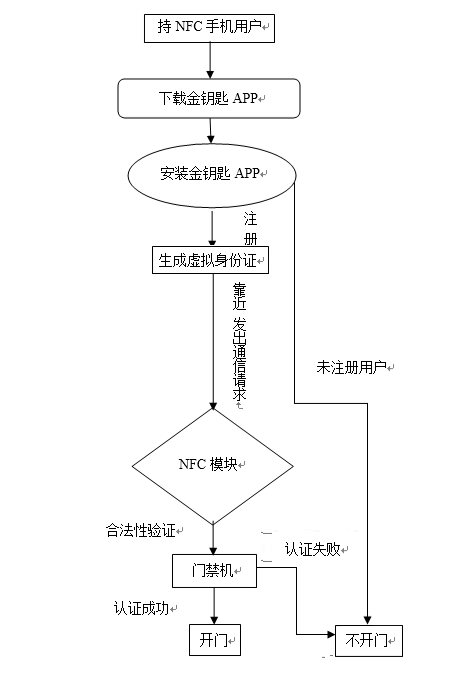

图1 系统认证流程图

五. 产品简介：

XAFD-RN532系列NFC门禁读卡器是西安阿法迪信息技术有限公司针对门禁领域专门研发的基于13.56Mhz频率的非接触式智能卡标准读写设备。

该系列门禁读卡器符合ISO/IEC 14443 A、ISO/IEC 14443 B、ISO/IEC 18092(NFC)国际标准。提供丰富的通信接口供用户自由选择，工作稳定可靠，使用方便。广泛应用于门禁、考勤等领域。

1. 功能特点：

· 支持ISO/IEC 14443 A协议；

· 支持ISO/IEC 14443 B协议；

· 支持ISO/IEC 18092(NFC)协议；

· 支持NXP Mifare标准；

· 支持Sony FeliCa标准；

· 支持NFC Forum Tag Type 1~4 标准；

· 采用ARM 32位高性能处理芯片，读写速度快；

· 表面贴装工艺，数模隔离，EMC性能优良；

· 工作稳定，可靠性高，抗干扰能力强；

· 根据用户需求可定制软、硬件,包括通信接口、通信协议等；

2. 技术参数：

3. 接口定义：

4. 应用领域:

· 门禁管理

· 人员考勤

5. 订购信息

六、NFC金钥匙其他功能:

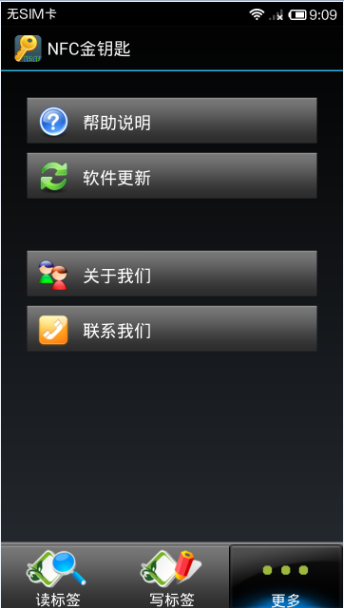

    1. NFC金钥匙APP除了门禁管理功能外，还可以对基于NFC技术的卡（如公交卡、身份证等）进行读写操作。在（如图11）界面按照提示上滑进入其他（如图12）



          （图11）                                      （图12）                                （图13）

将手机靠近NFCard或电子标签，将读出此卡或标签的数据。（如图13）

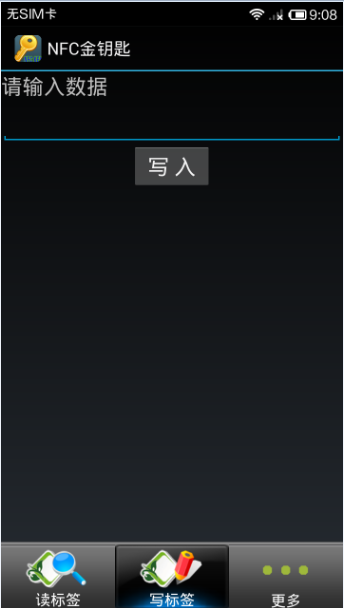

 还可以对未写入数据的NFCard或电子标签写入数据。（如图14）

           （图14）                                        （图15）

2.产品定制：本软件为西安阿发迪信息技术有限公司自主研发，如果您想在此软件的基础上有增加更多功能的话，请联系我们，我们将根据您的需求，度身定制一套符合您实际应用的软件。

3.订购电话：029-86624356  13279305892
