NFC门禁、消费机、发卡机读写模块

放大字体  缩小字体 发布日期:2015-07-07
核心提示:1. 产品简介:XAFD-MN532 系列高频NFC 读写模块是西安阿法迪信息技术有限公司自主研发的基于13.56Mhz 频率的非接触式智能卡标准读


1. 产品简介:

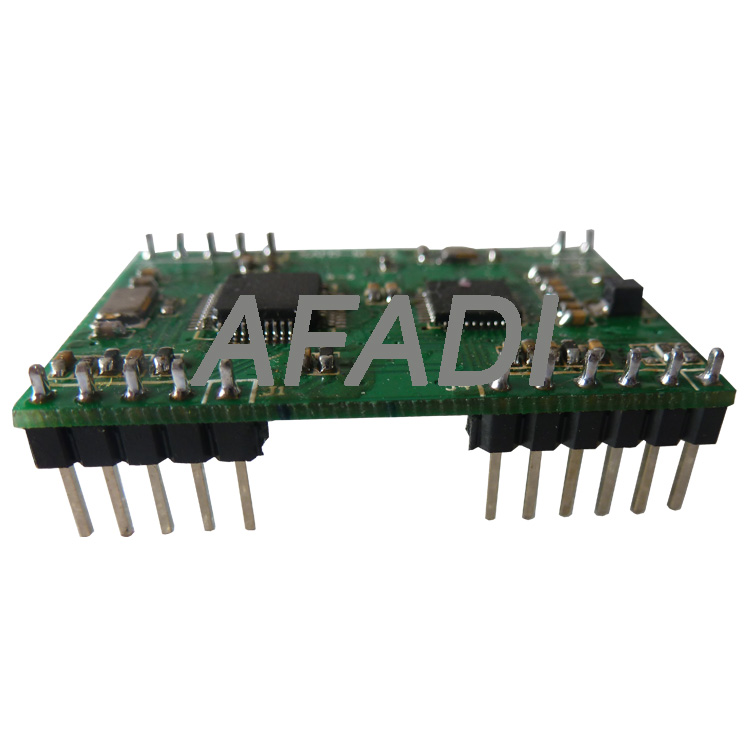

     XAFD-MN532 系列高频NFC 读写模块是西安阿法迪信息技术有限公司自主研发的
基于13.56Mhz 频率的非接触式智能卡标准读写设备。
     该系列模块符合ISO/IEC 14443 A、ISO/IEC 14443 B、ISO/IEC 18092(NFC)国际标
准。提供丰富的通信接口供用户自由选择,工作稳定可靠,使用方便。
2. 功能特点:
   · 支持ISO/IEC 14443 A 协议;
   · 支持ISO/IEC 14443 B 协议;
   · 支持ISO/IEC 18092(NFC)协议;
   · 支持NXP Mifare 标准;
   · 支持Sony FeliCa 标准;
   · 支持NFC Forum Tag Type 1~4 标准;
   · 支持NFC P2P(点对点)近距离无线通信;
   · 支持虚拟卡模式;
   · 支持读取二代身份证UID;
   · 支持非接触ISO/IEC 14443-4 A & B CPU 卡;
   · 采用ARM Crotex-M3 32 位高性能处理芯片,读写速度快;
   · 表面贴装工艺,数模隔离,EMC 性能优良;
   · 工作稳定,可靠性高,抗干扰能力强;
   · 提供通用接口函数库及SDK 开发包;

   · 根据用户需求可定制软、硬件,包括通信接口、通信协议等;



3. 技术参数:


产品型号

XAFD-MN532

工作频率

13.56 Mhz

工作电压

DC 3.3V

工作电流

<89 mA

静态电流 <28 mA

操作距离

>50 mm

通信接口

UART / I2C(从模式)

通信速率

UART 接口:4800~115200 bits/s (默认9600 bps)
I2C 接口:快速400Kh

控制输出
BUZZ LED

支持卡类型

1. NXP Mifare 系列:
① Mifare Classic 1K(S50);
② Mifare Classic 4K(S70);
③ Mifare Ultraligth;
④ Mifare 系列兼容卡: 复旦卡、华虹卡等;
2. NFC Forum Tag Type 1~4:
① Type 1:
ⅰ. Innovision: Topaz、Jewel.
ⅱ. Broadcom: BCM20203.
② Type 2:

ⅰ. NXP: NTAG203F、NTAG210/212、NTAG213/215/216、
NTAG213F/216F.
③ Type 3:
ⅰ. Sony: FeliCa.
ⅱ. NXP: SmartMX.
④ Type 4:
ⅰ. NXP: Mifare DESFire EV1.
3. NFC P2P(点对点)近距离无线通信;
① 支持与安卓NFC 智能手机进行点对点通信;
② 支持与NFC 模块进行点对点通信;
4. 符合ISO/IEC 14443-4 标准的非接触式CPU 卡:
① ISO/IEC 14443-4 Type A:
ⅰ. 公交一卡通卡(仅限读取UID).
② ISO/IEC 14443-4 Type B:
ⅰ. 二代居民身份证(仅限读取UID).

工作温度

摄氏 -30~85℃

储存温度

摄氏 -55~150℃

物理尺寸

模块:39.11mm*18.79mm(长*宽)
天线:72.60mm*50.80mm(长*宽)




4. 应用领域:
    · 门禁考勤(门禁卡、手机门禁卡、员工证、学生证、校园一卡通)
   · 金融(电子钱包、预付费卡)
   · 通信(NFC 智能手机(P2P 通信)、NFC 平板电脑、P2P(点对点)近距离无线通信应用)
   · 娱乐(电子入场券、会员卡、保健卡、电子海报)
   · 城市交通(城市一卡通(如:香港八达通卡)、手机移动支付)
   · 交通运输(驾驶证照)

5. 订购信息

产品型号

接口

支持协议

XAFD-MN532-230001110

UART

ISO/IEC14443 A

ISO/IEC 14443 B

ISO/IEC 18092(NFC)

NXP Mifare

Sony FeliCa

NFC Forum Tag Type 1~4

XAFD-MN532-230002110

I2C

ISO/IEC14443 A

ISO/IEC 14443 B

ISO/IEC 18092(NFC)

NXP Mifare

Sony FeliCa

NFC Forum Tag Type 1~4

XAFD-RN532-230003110

UART I2C

ISO/IEC 14443 A
ISO/IEC 14443 B



咨询电话18291436633    029-86624520

网址:http://www.rfidgroup.cn/
