原标题:能够“向后看”的隐身战机雷达现身航展,突破传统,国际领先水平
以研制新型雷达著称的中国电科14所每次出现在珠海航展都会给观众带来惊喜。据中国电科14所公众号透露,这届珠海航展,14所将重兵集结,除了之前广受关注的“丝路眼”机载相控阵预警雷达,还带来了能够“向后看”的新一代隐身战机用机载火控雷达。

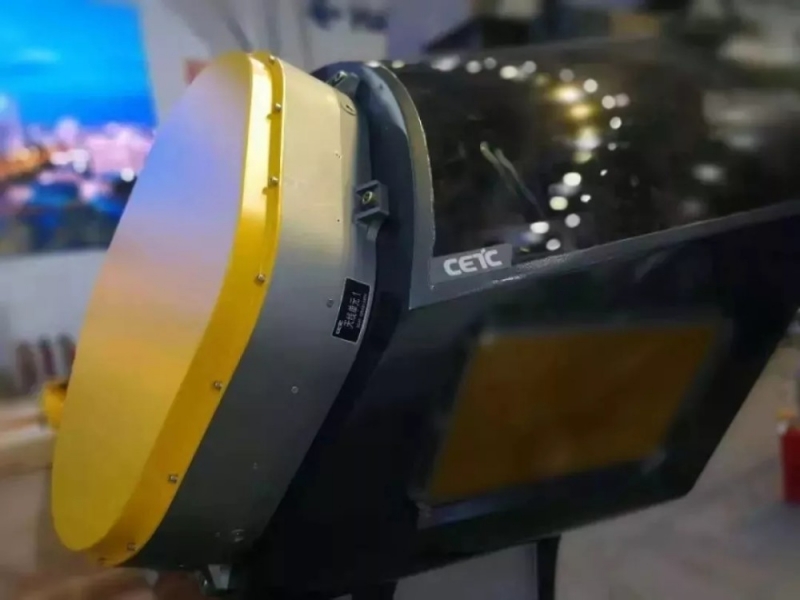

将出现在航展的新一代隐身机用有源相控阵雷达,注意其侧面增加了大面积的侧向阵面。与下图的KLJ-7A相比,天线变“薄”了
在上一届珠海航展,14所首次展出了用于三代战斗机的机载有源相控阵火控雷达(AESA):KLJ-7A,这款雷达让世界看到了中国在新一代机载火控雷达上的实力。代表中国进入了世界先进机载火控雷达的研制俱乐部。KLJ-7A相控阵雷达主要用于FC-1“枭龙”这种三代战机的改进,也可以用在现役三代战机的升级,这是当今三代战机的改进升级最重要的方向。

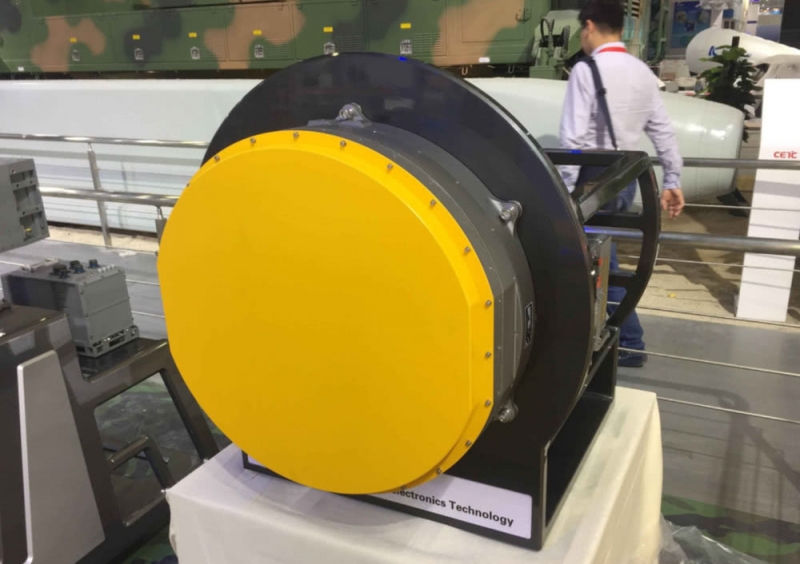

2016年第11届珠海航展展出的KLJ-7A有源相控阵雷达
机载相控阵火控雷达,在技术水平和性能上比传统的脉冲多普勒雷达(PD)是跨代的进步,相控阵体制雷达能够通过相位控制进行电扫描,其扫描速度快,效率高,远非机械扫描雷达可比,而且相控阵雷达凭借快速扫描能力在多目标跟踪特性上表现出色。相控阵雷达早期主要是集中发射机的无源相控阵,其与普通PD雷达相比,主要用电扫描的天线,信号处理后端跟普通PD相似。

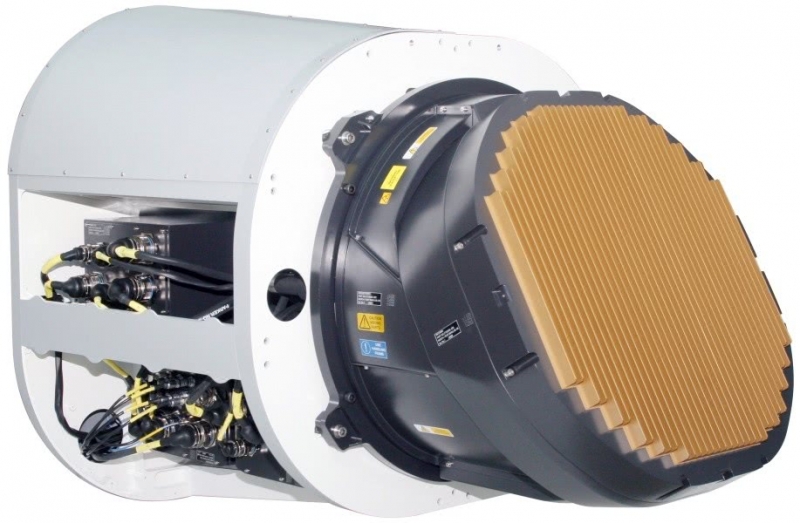

美国的机载火控雷达技术代表世界最先进水平,一直都是中国的榜样和追赶对象
随着固态电子技术的发展,天线的发射和接收可以集成在一个体积很小的模块上,雷达信号的发射和接收单元(T/R)高度集成在天线上,雷达取消了集中发射的发射机,雷达的整体可靠性大幅增加,能够在部分T/R失效的情况下保持一定的工作能力。数字处理技术的提高,也使有源相控阵雷达的工作方式更灵活,可完成对空、对地、对海多种目标的探测,同时具备探测、通讯、电子干扰等多种能力。有源相控阵雷达的使用,是新型战斗机的能力“倍增器”,世界上能够研制这种先进雷达的国家屈指可数,能够批量装备应用的主要就是美国、欧洲和中国,加上以色列。俄罗斯虽然也推出了一些AESA雷达产品样机,但是其T/R并没有能力做到批量生产,未来装备困难重重。其他国家基本未形成完整的研制生产能力。
新型AESA雷达,是四代隐身战机机的入门选项
这次14所带来的新型有源相控阵雷达,在技术水平上比上一届的KLJ-7A有了更大的提高,天线变薄,有可能采用了更先进的氮化镓元件(GaN),这种器件发射功率大,耐热性能好,探测距离将比KLJ-7A的170公里有更大的提升。从外形上看,新雷达采用倾斜天线,通过倾斜减少天线阵面的反射面积,降低正面的RCS值,这是隐身战机常用的手段。另外,雷达外形也是菱形结构,这也是贴合隐身战机的外型。从雷达大小来看,这款雷达可能主要为FC31(鹘鹰)这种中型隐身机配套。

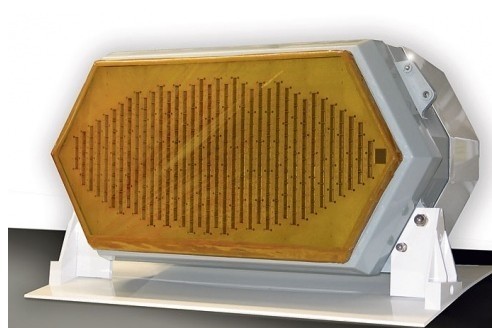

俄制侧面阵天线,无处不在的俄式粗糙风格
除了这些常规的套路,新雷达最大的亮点在于采用了“三面阵”设计,这一突破传统视野局限的“广角”方案,为战斗机提供侧后向的探测视野,理论上可以达到300度,这让作战飞机在空战中占据了极大的信息优势。俄罗斯的苏57战机据称也采用了侧面探测天线阵,从俄罗斯公开的一些资料看,这种侧面真天线水平不高,体积巨大,集成度跟14所这款新雷达差距甚远。据14所公众号透露,这种设计处于国际领先水平,能够让客户获得目前世界上最广的探测视野。
期待在航展正式开幕后,通过现场了解14所这种新型雷达的更多信息。
