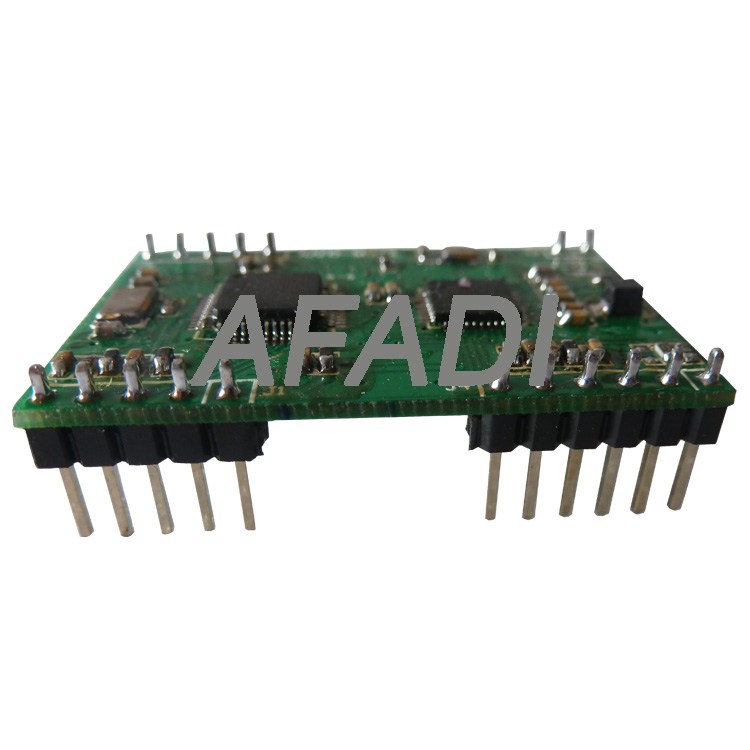

XAFD-MN532 系列高频NFC 读写模块是西安阿法迪信息技术有限公司自主研发的
基于13.56Mhz 频率的非接触式智能卡标准读写设备。
该系列模块符合ISO/IEC 14443 A、ISO/IEC 14443 B、ISO/IEC 18092(NFC)国际标
准。提供丰富的通信接口供用户自由选择，工作稳定可靠，使用方便。
2. 功能特点：
· 支持ISO/IEC 14443 A 协议；
· 支持ISO/IEC 14443 B 协议；
· 支持ISO/IEC 18092(NFC)协议；
· 支持NXP Mifare 标准；
· 支持Sony FeliCa 标准；
· 支持NFC Forum Tag Type 1~4 标准；
· 支持NFC P2P(点对点)近距离无线通信；
· 支持虚拟卡模式；
· 支持读取二代身份证UID；
· 支持非接触ISO/IEC 14443-4 A & B CPU 卡；
· 采用ARM Crotex-M3 32 位高性能处理芯片，读写速度快；
· 表面贴装工艺，数模隔离，EMC 性能优良；
· 工作稳定，可靠性高，抗干扰能力强；
· 提供通用接口函数库及SDK 开发包；
· 根据用户需求可定制软、硬件,包括通信接口、通信协议等；
3. 技术参数：
|
产品型号 |
XAFD-MN532 |
|
工作频率 |
13.56 Mhz |
|
工作电压 |
DC 3.3V |
|
工作电流 |
<89 mA |
| 静态电流 |
<28 mA |
|
操作距离 |
>50 mm |
|
通信接口 |
UART / I2C(从模式) |
|
通信速率 |
UART 接口：4800~115200 bits/s (默认9600 bps)
|
|
控制输出 |
BUZZ LED |
|
支持卡类型 |
1. NXP Mifare 系列:
ⅰ. NXP: NTAG203F、NTAG210/212、NTAG213/215/216、 |
|
工作温度 |
摄氏 -30~85℃ |
|
储存温度 |
摄氏 -55~150℃ |
|
物理尺寸 |
模块：39.11mm*18.79mm(长*宽) |
4. 应用领域:
· 门禁考勤(门禁卡、手机门禁卡、员工证、学生证、校园一卡通)
· 金融(电子钱包、预付费卡)
· 通信(NFC 智能手机(P2P 通信)、NFC 平板电脑、P2P(点对点)近距离无线通信应用)
· 娱乐(电子入场券、会员卡、保健卡、电子海报)
· 城市交通(城市一卡通(如：香港八达通卡)、手机移动支付)
· 交通运输(驾驶证照)
5. 订购信息
|
产品型号 |
接口 |
支持协议 |
|
XAFD-MN532-230001110 |
UART |
ISO/IEC14443 A ISO/IEC 14443 B ISO/IEC 18092(NFC) NXP Mifare Sony FeliCa NFC Forum Tag Type 1~4 |
|
XAFD-MN532-230002110 |
I2C |
ISO/IEC14443 A ISO/IEC 14443 B ISO/IEC 18092(NFC) NXP Mifare Sony FeliCa NFC Forum Tag Type 1~4 |
|
XAFD-RN532-230003110 |
UART I2C |
ISO/IEC 14443 A |
